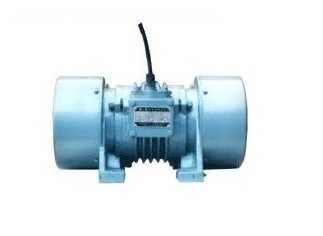

YZDP系列振動電機
類 別： 振動電機
描 述： ? ?YZDP振動電機由特制電機外加激振重塊組成,當電機通電旋轉時,激振塊產生激振力,通過電機底腳或法蘭盤傳遞縱橫振動機械特制電機由特制定子線包和轉子軸組成,能承受高頻振動.臥式振動電機采用四塊扇形偏心塊作激振塊,調節同軸端兩塊偏心塊的夾角,可以從零至大調節振動電機的激振力;立式振動電機,采用兩塊偏
? ?YZDP振動電機由特制電機外加激振重塊組成,當電機通電旋轉時,激振塊產生激振力,通過電機底腳或法蘭盤傳遞縱橫振動機械特制電機由特制定子線包和轉子軸組成,能承受高頻振動.臥式振動電機采用四塊扇形偏心塊作激振塊,調節同軸端兩塊偏心塊的夾角,可以從零至大調節振動電機的激振力;立式振動電機,采用兩塊偏心塊作為激振塊,兩軸端各一塊,上軸端為固定偏心塊,下軸端為可調偏心塊.在上下偏心塊的外側各裝有一組附加塊,通過調節附加塊的數量,可以分級調節振動電機的激振力。
振動電機通電旋轉,帶動電機軸兩端的偏心塊,產生慣性激振力,該力是空間回轉力,其幅值為Fm.
Fm=mrω2
m-偏心塊質量
r-偏心塊質心回轉軸心的距離，即偏心距
ω-電機旋轉角度頻率
ω＝2πn/60
n—振動電機振次
慣性激振力通過振動電機軸承,底腳或法蘭,傳遞給振動機械,就是該振動機械產生的激振力.
技術參數及外形安裝尺寸：
型號 |
激振力（N) |
功率 |
同步轉速（r.p.m) |
安裝尺寸 |
外形尺寸（?mm) |
重量 |
|||||||||
A |
B |
H |
K |
AB |
BB |
G |
E |
F |
HD |
L |
|||||
YZDP-0.7-2 |
700 |
0.075 |
3000 |
180 |
126 |
80 |
10 |
220 |
150 |
25 |
100 |
55 |
200 |
300 |
16 |
YZDP-1.5-2 |
1500 |
0.15 |
180 |
126 |
80 |
10 |
220 |
150 |
25 |
100 |
55 |
200 |
300 |
18 |
|
YZDP-2.5-2 |
2500 |
0.25 |
180 |
140 |
80 |
12 |
220 |
168 |
30 |
112 |
60 |
205 |
323 |
22 |
|
YZDP-5-2 |
5000 |
0.4 |
220 |
175 |
90 |
14 |
270 |
210 |
40 |
140 |
80 |
220 |
370 |
37 |
|
YZDP-8-2 |
8000 |
0.75 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
490 |
55 |
|
YZDP-10-2 |
10000 |
0.85 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
510 |
61 |
|
YZDP-16-2 |
16000 |
1.5 |
290 |
224 |
170 |
20 |
350 |
305 |
35 |
165 |
135 |
380 |
550 |
94 |
|
YZDP-20-2 |
20000 |
1.8 |
260 |
150 |
140 |
26 |
344 |
234 |
42 |
320 |
452 |
105 |
|||
YZDP-30-2 |
30000 |
2.2 |
310 |
170 |
170 |
33 |
400 |
270 |
57 |
365 |
505 |
||||
YZDP-1.2-4 |
1200 |
0.12 |
1500 |
180 |
126 |
80 |
10 |
220 |
150 |
25 |
100 |
65 |
200 |
300 |
17 |
YZDP-2.5-4 |
2500 |
0.18 |
180 |
140 |
80 |
12 |
220 |
168 |
30 |
112 |
70 |
205 |
330 |
27 |
|
YZDP-5-4 |
5000 |
0.25 |
220 |
175 |
108 |
14 |
270 |
210 |
40 |
140 |
80 |
240 |
390 |
42 |
|
YZDP-8-4 |
8000 |
0.4 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
490 |
61 |
|
YZDP-10-4 |
10000 |
0.6 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
510 |
61 |
|
YZDP-16-4 |
16000 |
0.75 |
290 |
224 |
170 |
20 |
350 |
305 |
35 |
165 |
135 |
380 |
550 |
107 |
|
YZDP-20-4 |
20000 |
1.1 |
290 |
224 |
170 |
20 |
350 |
305 |
34 |
165 |
135 |
380 |
550 |
135 |
|
YZDP-32-4 |
32000 |
1.5 |
346 |
178 |
200 |
30 |
445 |
310 |
40 |
115 |
200 |
435 |
540 |
154 |
|
YZDP-50-4 |
50000 |
2.2 |
390 |
155 |
220 |
33 |
480 |
315 |
45 |
55 |
225 |
472 |
580 |
212 |
|
YZDP-5-6 |
5000 |
0.4 |
1000 |
220 |
175 |
120 |
14 |
270 |
210 |
30 |
140 |
85 |
270 |
380 |
44 |
YZDP-8-6 |
8000 |
0.55 |
220 |
175 |
120 |
14 |
270 |
210 |
30 |
140 |
85 |
270 |
396 |
65 |
|
YZDP-10-6 |
10000 |
0.75 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
475 |
79 |
|
YZDP-15-6 |
15000 |
1.0 |
255 |
179 |
140 |
18 |
315 |
250 |
28 |
125 |
160 |
295 |
490 |
85 |
|
YZDP-18-6 |
18000 |
1.5 |
290 |
224 |
170 |
20 |
350 |
305 |
35 |
165 |
135 |
380 |
530 |
117 |
|
YZDP-20-6 |
20000 |
1.5 |
290 |
224 |
170 |
20 |
350 |
305 |
35 |
165 |
135 |
380 |
530 |
128 |
|
YZDP-25-6 |
25000 |
1.8 |
290 |
224 |
170 |
20 |
350 |
305 |
35 |
165 |
135 |
380 |
550 |
140 |
|
YZDP-30-6 |
30000 |
2.2 |
346 |
178 |
200 |
30 |
445 |
310 |
40 |
115 |
200 |
435 |
530 |
182 |
|
YZDP-40-6 |
40000 |
3.0 |
346 |
178 |
200 |
30 |
445 |
310 |
43 |
111 |
200 |
435 |
580 |
204 |
|
YZDP-50-6 |
50000 |
3.7 |
390 |
155 |
220 |
33 |
480 |
315 |
45 |
55 |
225 |
472 |
580 |
253 |
|
YZDP-75-6 |
75000 |
5.5 |
380 |
250 |
220 |
45 |
480 |
350 |
45 |
465 |
730 |
390 |
|||
YZDP-100-6 |
100000 |
7.5 |
440 |
280 |
240 |
52 |
570 |
410 |
47 |
500 |
800 |
460 |
|||
YZDP-10-8 |
10000 |
0.75 |
750 |
310 |
170 |
160 |
33 |
370 |
240 |
35 |
350 |
540 |
135 |
||
YZDP-20-8 |
20000 |
1.5 |
350 |
220 |
200 |
39 |
450 |
313 |
40 |
425 |
600 |
242 |
|||
YZDP-30-8 |
30000 |
2.2 |
380 |
250 |
220 |
45 |
480 |
350 |
45 |
465 |
670 |
354 |
|||
